項目背景

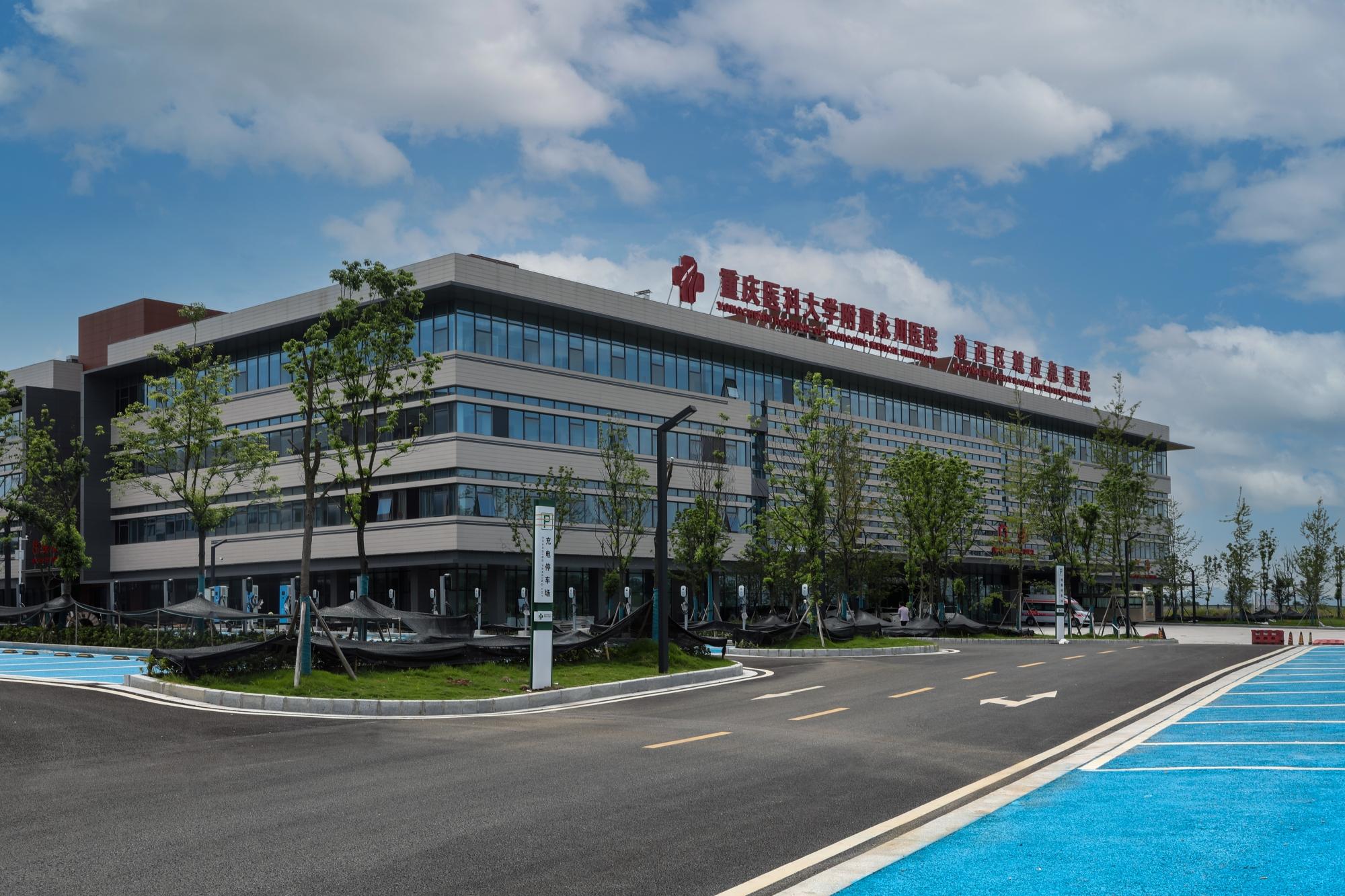

重慶醫科大學附屬永川醫院（重慶市第二人民醫院、重慶醫科大 學第五臨床學院）坐落于重慶西部交通樞紐城市永川城區內，是一所 集醫療、急救、預防保健康復、 教學和科研為一體的國家三級甲等 綜合性醫院。創建于 1939 年，2009 年成建制劃轉重慶醫科大學，是 重慶市衛生區域規劃的重慶西部地區中心醫院。該院為衛生部認定的 國際緊急救援中心網絡醫院，衛生部全科醫師規范化培訓基地，重慶市醫療急救中心永川分中心。醫療服務輻射永川區及周邊三區五縣、 川東南、黔西北等地 800余萬人口。
醫院數據中心管理團隊迎合國際前沿技術，部分關鍵業務及 OA 系統已經部署在以 VMware vSphere 環境的虛擬化層面，通過統一管 理，靈活資源分配為使用客戶提供優質的性能保障。而醫院的主核心 業務 HIS 系統，仍然使用獨立性能支撐的企業級服務器，為關鍵數據 庫程序提供性能保障。
隨著數據量增加，性能需求不斷擴增，數據管理團隊意識到依靠 企業服務器內置磁盤，和單一的存儲陣列無法提供最高級別的保護， 特別是存儲故障后，所有的虛擬化服務器集群將陷入癱瘓，而隨之?dāng)?shù) 據量不斷增加的磁盤，將成為首要故障隱患。永川醫院數據中心此次， 把本地磁盤連帶存儲系統安全保護放置整個 IT 戰略最前沿，構建一 套可持續運行的 IT 環境。
項目挑戰
H-Cloud 認為，每個企業都會希望自己的業務系統在意外停機 后，能夠無縫的轉入業務連續性，包括永川醫院在內的所有企業的IT組織，會把業務連續性做為整個IT戰略的最前沿，如果不能做到這一點，因為停機而帶來的經濟，法律，客戶信譽損失將是無法估計的。
2020.5月，經過調研后，永川數據中心業務系統面臨如下問題<但不限于這 些>：
1.存儲節點的單點故障，受限于早期技術及預算因素，無法做 到存儲節點冗余，只能依靠存儲陣列內置的 RAID 進行保護， 隨著數據量增加，單顆磁盤故障意味著冗長的 RAID 重建周期， 此時絕對不允許第二顆磁盤故障。
2.部分系統依靠服務器內置磁盤，對數據無法統一管理，性能 提升，部分服務器甚至不支持熱備盤。
3.隨著虛擬機業務不斷增加，對存儲性能提出更高要求，能否 利用現有資源，提供磁盤響應速度，使虛擬機更快速運行。
4. 面對錯綜復雜的網絡攻擊，病毒蠕蟲門戶及相關的外網業務 面臨著嚴峻的挑戰，防范工作無法保障百分百堅固，需求業 務系統能夠在邏輯錯誤，入侵攻擊，病毒感染等這些因素后， 對數據進行指定時間的回退，盡可能降低 RTO;
1.基于 H-Cloud 雙活數據中心 的業務連續性解決方案
H-Cloud 致力于全球的存儲安全解決方案，受益于虛擬化技術， 能夠整合永川數據中心不同特征的存儲陣列，包括已經在用的 DAS 及 SAN，并且在跨異構的模式下，為永川醫院核心業務，OA 業務， 外網業務提供高可用性，使 RPO,RTO 目標為零。

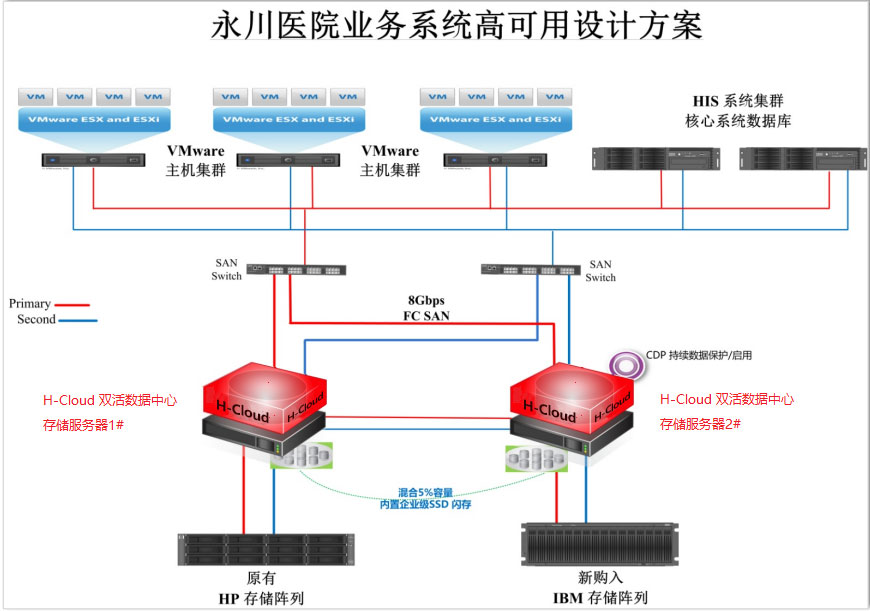

永川醫院業務系統改造后架構圖
從上圖能夠看出，在整個 SAN 節點，全部屬于冗余架構，從物 理學來講不會存在因單獨節點故障而帶來的業務停機。H-Cloud 存儲虛擬化網關服務器最大的作用在于，在整合目前異構的存儲基礎上進行高可用， 通過標準 SAN 模型映射鏡像卷給每一個應用主機，H-Cloud 節點之 間利用其自身性能同步每一次的 IO 交易，保障兩臺獨立節點數據一 致性，因此，無論是存儲，鏈路或者 H-Cloud Server 故障，備援角色 能夠立即提供服務，確保每一臺主機能夠連續性工作。整個網絡中， H-Cloud 使用目前主流的 8Gb FC 鏈路，有效降低鏈路延遲且提供更 大帶寬給虛擬主機，因此，虛擬主機進行 VM 之間的遷移便可以在數 秒內完成。
H-Cloud 高可用保障永川數據業務不會因為單節點故障而帶來 的停機影響，并且在故障后數據能夠自動的增量同步，無需人工干預， IT 管理組織可以高枕無憂。其它連帶效益請往下看：
2.方案特點
1. H-Cloud 高可用解決方案實現真正的業務連續性，環境中不會因 單點故障帶來的停機，故障周期無需人工干預，自動增量數據同步。
2. 結合 VMware vSphere 共建完全企業虛擬化架構，vShere 方案的 便捷性廣為人知，能夠平衡每臺 VM 資源，并且提供 VM 之間 HA 的集群 保護，動態資源分配及性能優化。H-Cloud 則肩負存儲虛擬化層的職責， 時刻確保共享存儲安全性，可用性；靈活的分配資源，動態容量增加，在線空間回收結合 VMware VAAI 特性，從而打造一套服務器虛擬化到存儲 虛擬化的完整解決方案。
3. 充分利用現有資源包括：整合已有的存儲設備，永川醫院對這次 IT 基礎建設投入降低到最小化，通過 5%冗余的 SSD Flash 加速應用程序的 訪問速率，使關鍵業務同時享有 SSD 帶來的性能，這是通過 H-Cloud 業內領先的 Automated Storage Tier 實現的。
4. 支持應用程序負載均衡，比如 vSphere ,Oracle RAC 經常使用的 Round Robin 模式，需要對兩個獨立的節點插入 IO 數據，對于單臺存儲 的雙控制器來講，似乎問題不大，而對于存儲之間節點來講卻是相當大的 挑戰，而 H-Cloud 完全支持。
5. CDP 功能，能夠保障每個卷，在發生邏輯錯，網絡入侵，病毒攻擊 等，任何理由帶來的數據回退。H-Cloud CDP 技術無需在應用主機安裝 代理軟件，利用自身性能運作，屬于 SNIA 標準的 True CDP 技術，運維 管理員根據任何理由能夠回退數據上 1 秒鐘，上 1 個小時，或者上 1 周。
6. 對于數據庫，在線業務或者其它的 OLTP 類型業務，H-Cloud 能夠明顯提高原有存儲性能，前期的 POC 已經在證明了這一點，尤其對于隨 機性要求較高的業務。
7. 廣泛的兼容性，永川數據中心的 IT 組織部門能夠在今后，根據預算， 性能，喜好，自由的選購存儲，iSCSI,FC,DAS,FCoE 等，當然也包括不同 特征的磁盤，這些在 H-Cloud Server 的磁盤池能夠相容性的工作，完全 不會受到硬件廠商的綁定。
8. IT 環境的生命周期，會隨之業務擴展提出更高性能，更高容量的需求，H-Cloud 高可用方案支持平滑的擴展組件性能，容量，以及更多的 H-Cloud Server 節點，而值得注意的是，擴展過程中業務主機無需中斷， 或者停止運轉。
9. 當然還有更多，例如：在線擴展為遠程災備結構，精簡配置技術和 自動空間回收技術，在線快照，統一管理測試，NAS 系統………….
以 H-Cloud 為核心的高可用性方案架構，遠遠超過最初 IT 組織 部門對業務系統容災的建設目標，而這些連帶的效益能夠務實為客戶 帶來管理便捷性，數據安全性，業務持續性。有效的降低容災建設所 投入的成本，保護已有資產使其繼續發揮效益，提高已投入資產的回 報率。減少 IT 管理部門對數據存儲運維的精力投入，為單位創造更 多的價值！
